Raspberry Pi 3 Model B+ : L298N / DC모터 제어

본 체험 제품은 아이씨뱅큐㈜ 에서 진행하는 무상 체험단 활동으로 작성한 것입니다.

출처

• 라즈베리 파이(Raspberry Pi) 기본 API로 L298n(모터 드라이버) 제어하기 (파이썬) - 천동이
• Raspberry gPIo - learn.sparkfun.com

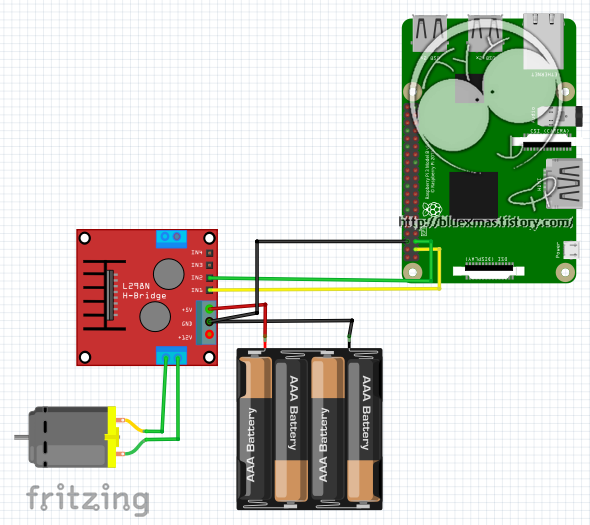

배선

소스 (L298NMain.java)

import com.pi4j.io.gpio.GpioController;
import com.pi4j.io.gpio.GpioFactory;
import com.pi4j.io.gpio.GpioPinDigitalOutput;
import com.pi4j.io.gpio.RaspiPin;

public class L298NMain {

        private static GpioController gpio = null;

        static GpioPinDigitalOutput pin1;
        static GpioPinDigitalOutput pin2;

        public static void forword() {
                System.out.println("GPIO Forward");
                pin1.high();
                pin2.low();
        }

        public static void backword() {
                System.out.println("GPIO Backward");
                pin1.low();
                pin2.high();
        }

        public static void stopFB() {
                System.out.println("GPIO Stop Back Wheel");
                pin1.low();
                pin2.low();
                /*
                try {
                        Thread.sleep(700);
                } catch (Exception e) {
                        e.printStackTrace();
                }
                */
        }

        public static void main(String[] args) throws Exception {
                gpio = GpioFactory.getInstance();
                //gpio.setMode(PinMode.DIGITAL_OUTPUT);
                pin1 = gpio.provisionDigitalOutputPin(RaspiPin.GPIO_08);
                pin2 = gpio.provisionDigitalOutputPin(RaspiPin.GPIO_09);

                forword();
                Thread.sleep(2000);
                backword();
                Thread.sleep(2000);

                stopFB();

                gpio.shutdown();
        }
}

컴파일

$ javac -cp .:lib/pi4j-core.jar L298NMain.java

실행

$ java -cp .:lib/pi4j-core.jar L298NMain

실행 영상
